 HP03-SERIES
|
|
|
|
|
 |
 특징
|
| - 장 수명 |
|
레버 약동부에 크로스롤러 베어링을 채용했기 때문에 수명이
깁니다. |
| - 높은 파지력 |
|
기구개선에의해, 파지정도가 ±0.01mm이하 |
| - 방진커버를 옵션으로 장착 → 후취부가능 |
|
커버재질에 NBR고무/불소고무/실리콘고무를 준비했습니다.
방진커버만의
판매도 행하고 있읍니다. |
| - 취부아답터도 옵션으로 장착 |
|
HAND취부 아답터의 종류를 늘려, 취부종류를 늘렸습니다. |
| - 스위치형식종류 확대 |
|
리드선방향을 스트레이트형,L형의 2종류를 준비했습니다. |
| - 3방향으로부터 취부 가능 |
|
3면취부용 나사를 설계하여, 취부방향을 자유롭게 선택할 수 있습니다. |
|
|
|
|
|
|
|
|
|
형식표시기호 |
|
|
 |
|
|
| ⓐ |
시리즈명 |
| ⓑ |
내경- 10: 10mm,
16: 16mm, 20: 20mm, 25: 25mm |
| ⓒ |
작동형식-
A:상시열림단동형, B: 복동형 |
| ⓓ |
방진카바형식- 무기호:
카바없음, JN: NBR 고무카바 부착, JF:불소고무카바 부착,JS: 실콘고무카바 부착 |
| ⓔ |
HAND 아답타-
무기호: 아답타없음, HAE: 돌출형 아답터, HFE: 몰입형 아답타 |
| ⓕ |
스위치 형식- 무기호:
스위치없음,
ZE135: 2선식무접점스위치ㆍ스트레이트형
ZE235:
2선식무접점스위치ㆍL형
ZE155: 3선식무접점스위치ㆍ스트레이트형
ZE235: 3선식무접점스위치ㆍ L형 |
| ⓖ |
스위치리드선 길이- A:
1m, B: 3m |
| ⓗ |
스위치개수- 1: 1호,
2: 2호 |
|
|
|
|
|

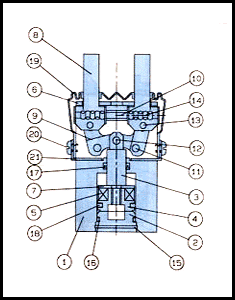

| 내부구조도 |
|
 |
| 품번 |
품명 |
재질 |
| 1 |
본체 |
알루미늄합금 |
| 2 |
헤드카바 |
알루미늄합금 |
| 3 |
피스톤 로드 |
스텐레스강 |
| 4 |
피스톤 |
알루미늄합금 |
| 5 |
마그네트 |
수지 |
| 6 |
프래스가공카바 |
탄소강 |
| 7 |
프래스가공카바 |
알루미늄합금 |
| 8 |
레바 |
탄소공구강 |
| 9 |
엑션레바 |
탄소강 |
| 10 |
레일 |
탄소공구강 |
| 11 |
지점핀 |
탄소공구강 |
| 12 |
압입핀 |
탄소강 |
| 13 |
코로 |
고탄소크롬베아링강 |
| 14 |
코로 |
고탄소크롬베아링강 |
| 15 |
홀용 고정링 |
경강 |
| 16 |
O-RING |
NBR |
| 17 |
R-PACKING |
NBR |
| 18 |
P-PACKING |
NBR |
| 19 |
방진카바 |
|
| 20 |
+자 소형나사 |
탄소강 |
| 21 |
프레스가공카바 |
스텐레스강 |
|
|
|
|
|
|
|
|
|
>
