 BOWL FEEDER
|
 |
>>개요>>
한신의 전자석 Part Feeder는 원주상에 수평방향으로 전자석을 취부하였으므로 진동방향에 무리없이 힘을 가하는 구조로 되어 있고, 전자석의 에너지를 유효 진동에너지로 전환가능합니다.
따라서, 고속운동이나 중부하에 대해서도 충분히 견딜수 있는
진동기 입니다.
>> 특징 >>
| _고속운동 및 중부하에 강합니다. |
| _안정된 운송 |
| _세밀한 이송속도 조절이 가능 |
|
|
(JA-150B)
JA-6B |
(JA-C230)
JA-9C |
(JA-C300)
JA-12C |
(JA-C390)
JA-15C |
(JA-C460)
JA-18C |
(JA-C610)
JA-24T |
| 구동원 |
전자석코일 |
| 입력전압 (V) |
100/110 or 200/230 |
| 입력주파수(Hz) |
50 or 60 |
| 수전용량(VA) |
100 |
120 |
250 |
400 |
500 |
900 |
| 코일간근(mm) |
05. ~ 0.7 |
| 진동수(OPM) |
6000 / 7200 (일반적으로 전파임) |
| 이송방향(R/L) |
R(시계방향) / L
(반시계방향) |
허용
최대볼 |
최대직경(mm) |
250 |
370 |
500 |
620 |
760 |
1000 |
| 최대중량(kg) |
2.5 |
6 |
12 |
20 |
30 |
42 |
| 본체중량(kg) |
8 |
24 |
40 |
83 |
127 |
220 |
| 워크중량(kg) |
0.8 |
2.5 |
3.0 |
5.0 |
10.0 |
15.0 |
| 사용온도(℃) |
0 ~ 40 |
| 사용습도(%RH) |
10 ~ 90 |
| 적용콘트롤러 |
MFC-3 |
MFC-6 |
| 조립도 다운로드 |
 |
|
|
|
|
|
| 취급 설명서 |
취급설명서 PDF → |
|
|
|

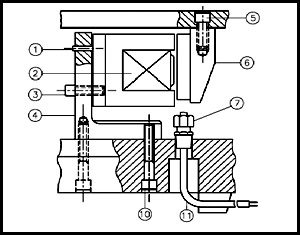

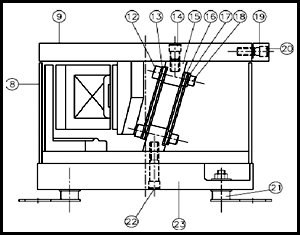

구조 |
|
|
| 품번 |
품명 |
| 1 |
코일 갭 조정 나사 |
| 2 |
코일 및 프레임 어셈블리 |
| 3 |
코일 갭 조정 볼트 |
| 4 |
코일 브라켓 |
| 5 |
풀 페이스 볼트 |
| 6 |
풀 페이스 어셈블리 |
| 7 |
리드선 고정 케이블 그랜드 |
| 8 |
커버 |
| 9 |
톱 플레이트 |
| 10 |
코일 브라켓 볼트 |
| 11 |
리드선 |
| 12 |
스프링 클램프(탭) |
| 13 |
판 스프링 |
| 14 |
상부 스프링 포스트 볼트 |
| 15 |
스프링 포스트 |
| 16 |
스프링 스페이서 |
| 17 |
스프링 클램프(홀) |
| 18 |
스프링 홀 볼트 |
| 19 |
볼 클램프 |
| 20 |
볼 클램프 볼트 |
| 21 |
고무다리 |
| 22 |
하부 스프링 포스트 볼트 |
| 23 |
베이스 |
|
 |
|
>
