 SR,RSR형 MINI ROTOR
|
|
|
|
|
|
 |
 특징 |
| - 소형 경량 |
|
본체에 알루미늄합금을 사용하여, 종래의 MR시리즈에 비하여 대폭적으로
소형화시켰습니다 |
| - 백레쉬 제로 |
|
각도스톱퍼를 외부에 설치하였기 때문에 레크& 피니언에 의해 백레쉬를
제거했습니다 |
|
|
|
|
|
|
|
|
|
형식표시기호 |
|
|
|
|
|
| ⓐ |
형식
(SR:기본형식, RSR:스위치부착 기본형식) |
| ⓑ |
축형식 (무기호:편축,
W:양축) |
| ⓒ |
실린더 (12:실린더내경
12mm, 20:실린더내경 20mm) |
| ⓓ |
요동각도 (90:90도,
180:180도) |
| ⓔ |
스위치형식
(RCA:2선식 유접점 스위치, RCB:2선식 유접점 스위치, RCM:2선식 무접점
스위치) |
| ⓕ |
스위치 개수
(1:1개수, 2:2개수) |
|
|
|
|
|

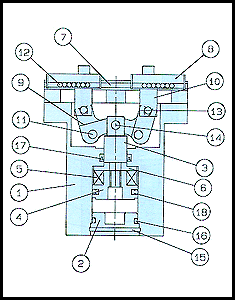

| 내부구조도 |
|
 |
| 품번 |
품명 |
재질 |
| 1 |
본체 |
알루미늄합금 |
| 2 |
헤드카바 |
알루미늄합금 |
| 3 |
마그네트 |
|
| 4 |
마그네트 프레스가공 |
황동 |
| 5 |
피니언로드 |
탄소강 |
| 6 |
레크피스톤 |
스텐레스강 |
| 7 |
스위치 |
탄소강 |
| 8 |
키 |
탄소강 |
| 9 |
베어링 |
시판품 |
| 10 |
육각너트 |
연강 |
| 11 |
육각렌치 고정볼트 |
크롬몰리브덴강 |
| 12 |
홀용 고정볼트 |
경강 |
| 13 |
O-RING |
NBR |
| 14 |
피스톤 팩킹 |
NBR |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
>
