 Osillate Handler
|
| |
오실레이트

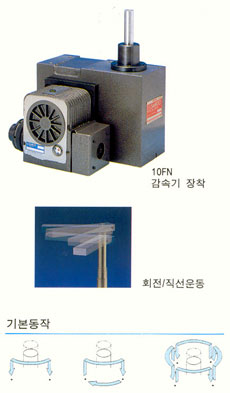

핸들러는 회전과 상하움직임의 2차원 운동을 제공합니다.
SANKYO의 오실레이트 핸들러의 특징은 로라기어
캠을 이용한 고정밀, 고속, 고내구성, 고신뢰성을 구현할수 있는 제품입니다.
FN 시리즈
로라기어캠과 원통홈캠의 조합형인 FN 시리즈는 고속성과
고정도를 보장합니다. SANKYO의 FN 시리즈는 폭넓은 회전각과 타이밍을 선택할 수 있어 좀 더
부드러운 움직임을 얻을수 있는 콤팩트한 하우징의 구조로 되어 있습니다. 워크의 반송장치로써 가장
최적의 장치로 이용되고 있습니다. 또한 간헐회전과 상하움직임의 특성을 갖는 인덱싱 핸들러로 이용될 수
있습니다.
하우징
크기 |
3.8FN |
4.5FN |
6FN |
7FN |
10FN |
12FN |
16FN |
22FN |
상하
스트로크 |
max
.16 |
max
.20 |
max
.25 |
max
.20 |
max
.30 |
max
.40 |
max
.50 |
max
.80 |
| 요동각(도) |
0~180 |
0~180 |
0~180 |
0~90 |
0~90 |
0~90 |
0~90 |
0~90 |
| 분할수 |
2,3,4,
6,8 |
2,3,4,
6,8 |
2,3,4,
6,8 |
2,3,4,
6,8 |
2,3,4,6,
8,10,12 |
2,3,4,
6,8 |
2,3,4,
6,8 |
2,3,4,
6,8 |
| 입력회전수(rpm) |
max
.200 |
max
.200 |
max
.200 |
max
.120 |
max
.120 |
max
.120 |
max
.60 |
max
.60 |
 |
|
 |
FH 시리즈
로라기어캠과 원통홈캠의 조합형인 SANKYO(pick and
lpace)의 FH 시리즈는 고속성과 정밀도를 보장합니다. FH 시리즈는 다양한 타이밍 선택으로
유연할뿐만 아니라 광범위한 회전각의 움직임을 구현할 수 있는 콤팩트한 구조로 되어 있습니다. 이
제품은 턴테이블 또는 동일한 작업공간의 콘베어로 부터 다른 콘베어로 지그를 이송하는데 가장
적합합니다. FH시리즈는 간혈회전과 상하운동을 동시에 사용할 수 있는 인덱싱핸들러로도 사용할 수
있습니다.
| 하우징
크기 |
6FH |
8FH |
9FH |
| 상하스트로크(mm) |
max.10 |
max.10 |
max.10 |
| 분할수 |
8, 12, 16 |
8, 12, 16 |
12, 16 |
| 입력회전수(rpm) |
max.600 |
max.600 |
max.600 |
|
|
|
| |
|
|
|
>
