INDX DRIVE    |    > 제품소개 > INDX DRIVE

개요 제품코드



전 세계는 지구환경문제가 close-up 되는 시점에서 ISO14000 이 상징하는 것처럼, 기업도 국제기준이 제시하는 GUIDE LINE에 따라서 능률, 효율을 고양하면서 자원잘약적인 활동을 하는 것이 필수적인 테마가 되었습니다.

이와 같은 지구에 우수한 물건의 제작요구가 있는 현장 등은, 부드러운 움직임, 완성된 움직임, 고신뢰성의 움직임 등을 희망하고 있습니다. 그래서 고신뢰성의 할출장치에 대하여 현재도 광범위하게 사용되고 있는 「INDXIA」사양을 ECONOMY TYPE의 관점에서 검토하여, 이번 「INDXIA -HP SERIES」를 개발, 판매하게 되었습니다.

가공면을 최소화한 박형하우징, 시판되는 COST-PERFORMANCE의 GEARED MOTOR의 채택 등의 COST면의 개선에 중점을 두어, TABLE등의 직접 취부가 가능한 大俓中空 FLANGE 형상의 출력, CLUTCH/BRAKE 등의 부품교환이 필요없는 INVERTER 제어의 표준채용등 취급이 용이하도록 충분한 검토후 발표되는 제품입니다.

ECOLOGY, ECONOMY의 함축된 내용처럼, 산업계에도 신뢰성이 높은 자동기계의 중추를 담당하는 INDEX 장치에 대한 기대가 점점 커지고 있는 현실에서, 이 「INDXIA -HP SERIES SERIES」를 시대에 적응시킬 수 있는 최상의 제품으로서 소개하게 되어 무척 기쁘게 생각합니다.



제품개요

박형 HOUSING에, COST-PERFORMANCE가 뛰어난 SHAFT-MOUNT형의 GEARED MOTOR를 장착한 콤팩트한 구동부 일체형 INDEX UNIT 입니다. 풍부한 생산실적이 있는 「INDXIA」의 로라기어캠기구의 MERIT 그대로의 내부구조로부터 새로운 검토를 한 결과, 취급이 용이해진 INDEX 장치입니다. 또, 인버터제어에 의한 이동·정지를 CLUTCH/BRAKE 없이 제어하고 COST-DOWN 을 위하여 기계부품의 MAINTENANCE-FREE를 실현하게 되었습니다.


제품특징

  • 축간거리 70~450㎜ 7종류의 표준화
  • STOP수는 2~32 STOP까지 폭넓게 대응
  • 출력부는 강성이 높은 大俓 FLANGE 형상
  • 박형 HOUSING으로서 COMPACT 설계
  • 출력 FLANGE 중앙에 중공고정축을 표준 장착
  • 입력축에 타이밍 캠, 센서를 옵션장착가능
  • 출력축에 토르크리미터를 옵션장착가능
  • 중공축형 GEARED MOTOR를 표준장착하여 인버터제어사양

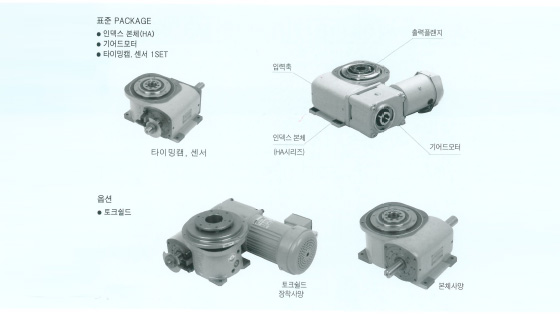

옵션 장착

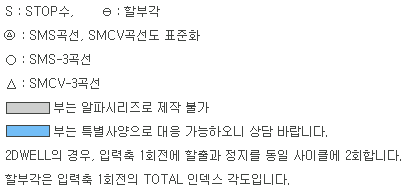

 1DWELL (HA070 ~ HA450)
120˚ 150˚ 180˚ 210˚ 240˚ 270˚ 300˚ 330˚
2               △
3           △ △
4         △
5       △ ○
6     ○ ○
8   △ ○ ○ ○
10 △ △ ○ ○ ○ ○
12 ○ ○ ○ ○
15 △ ○ ○ ○ ○
16 △ ○ ○ ○ ○
 2DWELL (HA070 ~ HA450)
120˚ 150˚ 180˚ 210˚ 240˚ 270˚ 300˚ 330˚
2       ○ ○ ○
3     ○ ○ ○ ○
      ○ ○   ○
4     ○ ○ ○ ○

인덱스 HA070 HA090 HA110 HA150 HA230
기어드모타용량
(kw)		 0.1/0.2 0.2/0.4 0.4/0.75 0.75/1.5
(2.2)		 2.2/3.7
(5.5)
타이밍캠+센서 양축사양의 입력축에 3SET까지 장착가능
옵션 토르크리미터 T07B T09B T11B T15B T23B
인버터 요청에 따라 선정하고 있습니다.
(     )의 용량의 기어드모타는 특별사양입니다.
