a

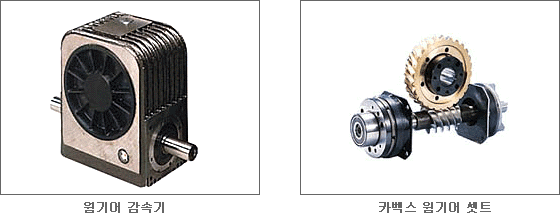

감속기의 기종

b
호칭감속비

c
윔축의 뒤틀림 방향

d
클러치/브레이크사양

e
감속기의 취부자세

f
할출장치의 취부자세

예)

R80

축간거리
80㎜

 예)

40

호칭감속비
40

예)

R

오른쪽뒤틀림

예)

CB

클러치/브레이크부착사양

예)

3

취부자세3

예)

1

취부자세
(W면이GL)

R은 감속기를 나타냅니다. 숫자는 축간거리를 나타냅니다.

호칭감속비를 나타냅니다. 호칭 감속비 iN과 실감속비 i는 기종에 따라 약간 다르므로 확인하신 후 기입해 주십시오.

기아셋트의 뒤틀림방향을 나타냅니다. 단, 기아셋트는 오른쪽 뒤틀림만을 준비하고 있습니다.

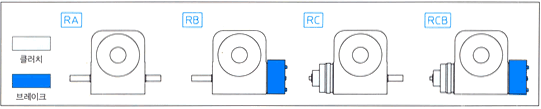

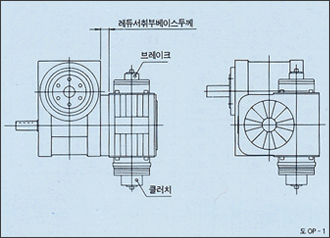

클러치/브레이크 없음

B

브레이크만 장착

C

클러치 및 장착

CB

클러치/브레이크장착

(도C-6참조)

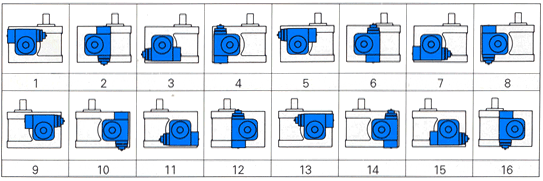

할출장치의 입력축에 취부할 경우의 감속기취부자세를 나타냅니다.






(도C-7 참조)

감속기를 취부하는 할출장치본체의 자세를 나타냅니다.






(인덱싱드라이브의 제품코드에서 도C-4 참조)

도C-6

감속기의 취부자세     도C-7
