 M 시리즈
|
|
|
|
|
|
 |
 특징 |
| - 다종류 |
|
14종류 |
| - 완전한 방청처리 |
| - 즉시 납품가능한 실린더(ND형, PD형) |
|
타기종에 있어서도 표준스트로크는 수일간에 출하 가능합니다. |
| - 고성능 |
|
테프론 코팅처리한 팩킹을 사용하여, 소구경에 관계없이
저마찰입니다 |
|
|
|
|
|
|
|
|
|
|
형식표시기호 |
|
|
 |
|
|
| ⓐ |
스위치사양-
없음:표준실린더, R:마그네트부 실린더 |
| ⓑ |
시리즈명 |
| ⓒ |
내경- 20:ø20,
28:ø28 |
| ⓓ |

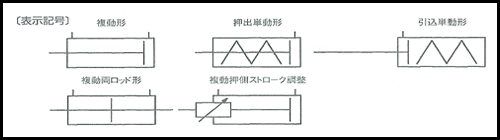

동작형식+기능-
ND:복동노즈형, PD:복동크레비승형, HD:복동양다리형, RD:복동엔드마운트형,
NFS:압출단동노즈형, PFS:압출단동크레비스형, HFS:압출단동양다리형,
RFS:압출단동엔드마운트형, NRS:삽입단동노즈형, PRS:삽입단동노즈형,
HRS:삽입단동노즈형, RRS:삽입단동노즈형, ED:양로드형,
AND:압입측스트로크조정 |
| ⓔ |
취부 고정대(출하시
첨부)- 없음:고정대류 없음, FT:한쪽다리형, FT2:양다리형, FG:푸렌지형 |
| ⓕ |
스위치형식-
RO10·RO20·RO24, RCA·RCB·RCM |
| ⓖ |
스위치수- 1:1개,
2:2개 |
| ⓗ |
리드선길이-
LA:5m |
|
|
|
|
|
| 표준 에어 실린더 본체 사양(M 시리즈) |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
>
