 SP 시리즈
|
|
|
|
|
|
 |
| - 알루미늄합금을 사용하여 초박형의 스페이스절약형 실린더 |
| - 쿠션을 표준장비하였기 때문에 금속음, 소음을 대폭적으로
경감 |
| - 무급유로 사용가능 |
| - 실린더추부홀에는 맞춤홀이 있으므로 육각홀부볼트로 취부하였기
때문에 본체에서 볼트머리가나오지 않아 콤팩트한
설계 |
| - 로드측 본체에는 맞춤부가 있기 때문에 실린더취부 센타링이
용이 |
| - 표준품에는 로드선단에 암나사 가공이 되어있어 상대품에
취부가 용이 |
| - 로드선단, 숫나사타입도
제작 |
|
|
|
|
|
|
|

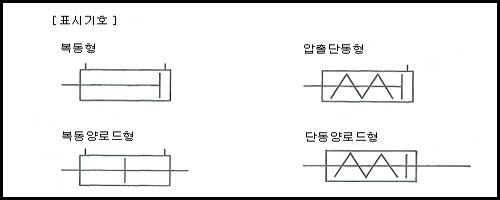

 형식표시기호 |
|
|
 |
|
|
| ⓐ |
스위치사양-
없음:표준실린더, R:마그네트실린더 |
| ⓑ |
시리즈명 |
| ⓒ |
동작형식- D:복동형,
S:압출단동형 |
| ⓓ |
기능- 없음:편로드,
W:양로드 |
| ⓔ |
내경- 12:ø12,
20:ø20, 32:ø32, 40:ø40, 50:ø50, 63:ø63, 80:ø80,
100:ø100 |
| ⓕ |
로드선단 고정대-
없음:암나사(표준), E:숫나사(양로드형은 양쪽 숫나사), ET:(양로드형 편측만 숫나사) |
| ⓖ |
스위치형식- RO10,
RO20, RO24 |
| ⓗ |
스위치수-
1:1개,2:2개, 3:3개 |
| ⓘ |
리드선길이-
LA:5m |
|
|
|
|
|
| 표준 에어 실린더 본체 사양(SP 시리즈) |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
>
