IN-LINE FEEDER


>>개요>>

당사의 독자적인 구조로 각 사에서 넓게 사용되고 있는 Feeder입니다. JA Type과 같이 수평에 배치한 전자석과 글래스 화이버로 만든 판스프링에 의해 더욱더 안정하게 워크를 운동할 수 있습니다.


>> 특징 >>

   _안정된 운송
   _세밀한 이송속도 조절이 가능

사양
슈트사양
CS-O CS-1 CS-2
구동원 전자석코일
입력전압 (V) 100/110 or 200/230
입력주파수(Hz) 50 or 60
수전용량(VA) 10 20 60
코일간근(mm) 05. ~ 0.7
본체중량(kg) 1.3 3.8 10.0
사용온도(℃) 0 ~ 40
사용습도(%RH) 10 ~ 90
적용콘트롤러 MFC-3
조립도 다운로드
취급 설명서 취급설명서 PDF →
CS-O CS-1 CS-2
전장(mm) 200 300 500
폭
(mm)		 30 45 60
두께(mm) 10~ 15~20 15~20
중량
(kg)		 0.5 1 2

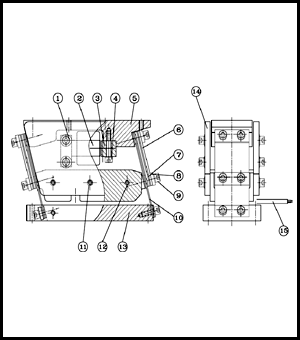

구조







품번 품명
1 코일 취부 볼트
2 코일
3 풀 페이스
4 풀 페이스 취부 볼트
5 마운팅 블록
6 판스프링
7 판스프링 스페이서
8 판 스프링 클램프
9 판 스프링 클램프 볼트
10 연결 판 스프링
11 사이드 플레이트 취부볼트
12 드라이브 블록
13 베이스 플레이트
14 사이드 플레이트
15 전원공급선
