Torque Limiter


SANKYO의 토르크리미터의 특징은 볼과 볼포켓(로라와 로라포켓)이 분리되는 메카니즘으로 고신뢰성의 제품으로 이용되고 있습니다.

또한 전달효율의 LOSS없이 과부하에 대하여 기계를 보호하는 특성을 가지고 있습니다.


TF 시리즈

SANKYO의 TF시리즈는 회전방향으로 작용하는 과부하를 보호하는 장치입니다. 콤팩트한 디장인과 정확한 토르크 전달, 뛰어난 운동특성 및 백래쉬가 없는 많은 특성으로 구성되어 있습니다. 프렌지면에 테이블, 기어, 스프라켓등을 직접 취부할 수 있습니다.

SANKYO의 과부하보로장치 TF시리즈는 반영구적입니다.
기종 4TF 5TF 6TF 7TF 8TF 11TF 14TF 18TF
차단토르크(N.m) 0.3~4.5 0.8~18 2~50 22~400 50~600 80~1200 110~1800 400~5000
최대허용회전수(rpm) 2000 1600 800 600 400 300 250 180


TC 시리즈
SANKYO의 TC시리즈는 두축의 연결 및 회전부의 과부하를 보호하는 장치입니다. 인덱스의 기능, 특성을 손상안되게 두축간의 커플링 및 회저의 안전을 확보하기위한 TF시리즈의 기본기능을 가지고 2축간의 Misalignment, 평행오차, 틈새오차, 편각오차 등을 흡수할 수 있는 구조로 되어 있습니다.
기종 4TC 5TC 6TC 7TC 8TC 11TC 14TC 18TC
차단토르크(N.m) 0.3~4.5 0.8~18 2~50 20~350 50~600 40~450 100~2000 700~5000
최대허용회전수(rpm) 2000 1600 1000 700 500 400 300 200

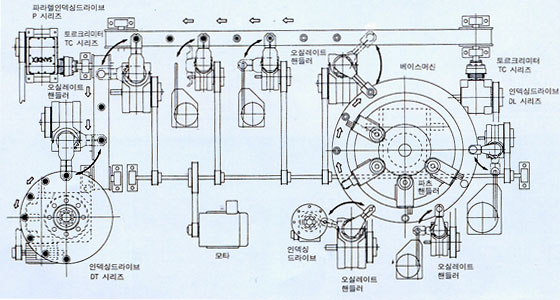

Motion Control

SANKYO의 다양한 모션콘트롤(운동제어) 기구는 loading&unloading 장치 및 자동화기계에 적용되어 지고 있습니다.

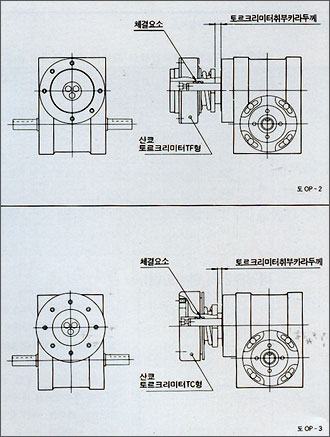

장착사양
  4.5DL 6DL 7DL 8DL 11DL 14DL 17DL
6TF ●
(5)		 ●
(5)		 ●
(5)
7TF     ●
(5)		 ●
(5)		 ●
(5)
8TF         ●
(5)		 ●
(14)
11TF           ●
(5)		 ●
(21)
14TF             ●
(20)
6TC ●
(8)		 ●
(10)		 ●
(19)
7TC     ●
(7)		 ●
(15)		 ●
(17)
8TC         ●
(9)		 ●
(34)
11TC           ●
(24)		 ●
(46)
14TC             ●
(20)


[주의사항]
( ) 안의 수치는 토르크리미터와 인덱스 본테와의 사이에 들어가는 스페이서의 두께입니다. 옵션장착 수치를 확인하실때는, 이 스페이서의 두께분을 추가해 주십시오.
단, (-)에는 스페이서는 들어가지 않습니다.
