ZCCB SERIES

>> 사 양 >>


제 품 명 : ZCCB형 클러치/브레이크 유니트
동작방식
 : 여자 작동형
구    조 : 통축형 - 개방형
입력방식 : 허브
특     징 : 2개의 전자클러치와 1개의 브레이크를 동축상에 조립한 개방형의 더블 클러치-브레이크 유니트




품명 도크(N.m) 동작전압
(DC-V)		 용량 최고회전수
(rpm)		 도면
다운로드
20℃-Watt 80℃-Watt
ZCCB-06 5 24(90) 11 8.9 8,000
ZCCB-08 10 24(90) 15 12.1 6,000
ZCCB-10 20 24(90) 20 16.2 5,000
ZCCB-12 40 24(90) 25 20.2 4,000
ZCCB-16 80 24(90) 35 28.3 3,000
ZCCB-20 180 24(90) 45 36.4 3,000

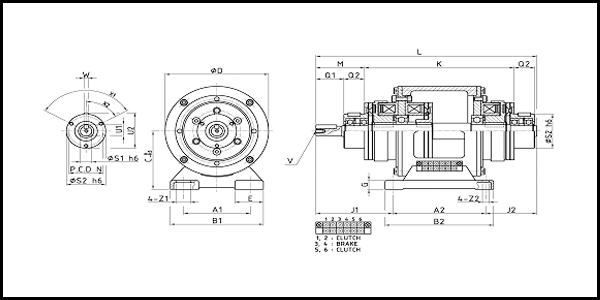

구조
