ZCBM-□□-4B SERIES

>> 사 양 >>


제 품 명 : ZCBM-□□-4B형 클러치/브레이크 유니트
동작방식
 : 여자 작동형
구    조 : 베이스형
입력방식 : 허브
특     징 : 삼상인덕션 모터와 클러치브레이크는 직렬취 급이 용이한 스페이스 절약형 Clutch&Brake 유니트




품명 모터용량
(kW)		 도크(N.m) 동작전압
(DC-V)		 용량(20℃)
(Watt)		 도면
다운로드
정마찰 동마찰
ZCBM-08-4B 0.4 10 11 24
(90)
(190)		 15
ZCBM-10-4B 0.75 20 22 20
ZCBM-12-4B 1.5 40 45 25
ZCBM-16-4B 2.2 80 90 35
3.7
ZCBM-20-4B 5.5 180 200 45
7.5

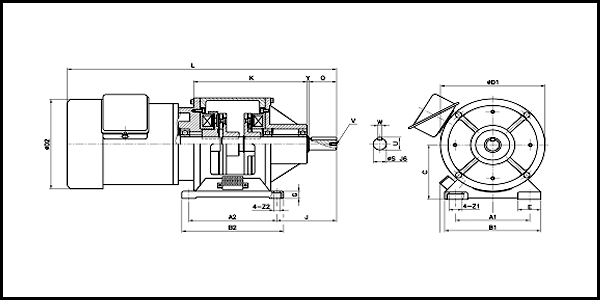

구조
