 PICO UNIT PPU 시리즈[ 10,12]
|
|
|
|
|
|
|
PICO TABLE의 LONG STROKE TYPE
엑츄에이터 내장 소형 리니어가이드에 테이블 융합
주행평행도
0.004mm, 취부형행도 0.02mm |
|
 리니어가이드 |
 |
| 고정도/고강성 리니어가이드
사용 |
|
|
 |
|
|
|
|
| PICO UNIT
미니해설 |

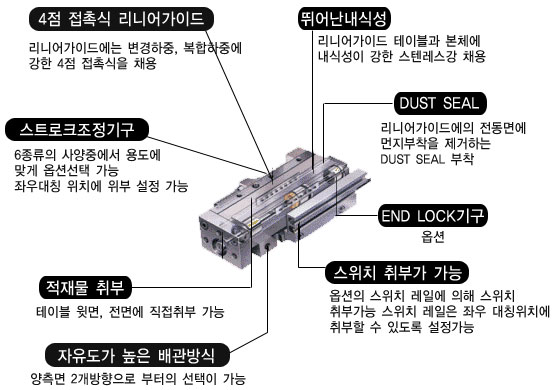

리니어가이드에 에어실린더를 내장한 소형 고정도 엑츄에이터 "PPT" 피코테이블의
오버행타입으로서 탄생한 것이 PPU" 피코유니트입니다.
종래의 테이블타입
엑츄에이터와는 달리, 테이블이 그대로 리니어가이드로 되어 있기 때문에 보다 나은 고정도,
고강성, 소형으로 되어 있습니다.
피코테이블의 특징을 그대로 이어받아 스트로크를
60mm까지 확대하여, WORK전방 취부면도 준비헀습니다.
스트로크 조정기구도
쇼크압쇼바, 고무스톱퍼, 금속스톱퍼의 3 종류를 구비하여, 조정방향도 압출측, 양단의
풍부한 조합이 가능합니다.
엔드록 기구부착 "PPUH"도 같이 참조하시기 바랍니다.
|
|
|
|
|
|
|

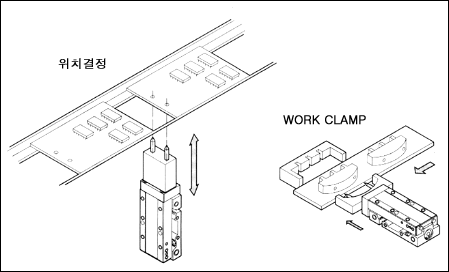

 PICO TABLE 사용예 |
|
|
 |
|
|
|
|
|

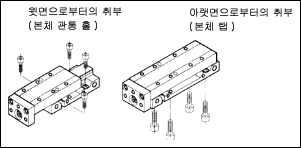

본체취부방법 (그림의 볼트는 첨부되지 않습니다.) |
|
|
 |
|
|
|
|
|
적재물취부방법 (그림의 볼트는 첨부되지 않습니다.) |
|
|
 |
|
|
| PICO
UNIT/END LOCK 기구 부착 미니해설 |
리니어가이드에 에어실린더를 내장한 소형 고정도 엑츄에이터 "PPT" 피코테이블의
오버행, LONG STROKE타입으로서 탄생한 것이 "PPU" 피코유니트입니다. 종래의
테이블타입 엑츄에이터와는 달리, 테이블이 그대로 리니어가이드로 되어 있기 때문에 보다 나은
고정도·고강성·소형으로 되어 있습니다. 피코테이블의 특징을 그대로 이어받아 스트로크를
60mm까지 확대하여, WORK전방 취부면도 준비했습니다.
이 피코유니트에 END
LOCK(낙하방지)기구부착이 등장했습니다. 스트로크 조정기구는
옵션으로서
쇼크압쇼바, 고무스톱퍼, 금속스톱퍼의 3종류를 구비하여 스위치 취부도 가능합니다.
|
|
|
|
|
|
|

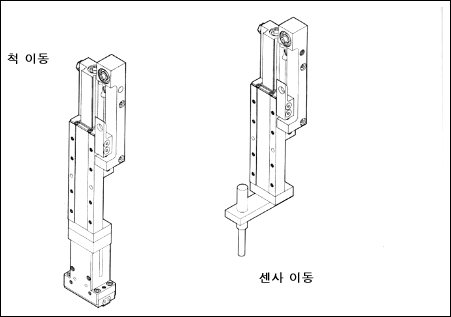

PICO TABLE/END LOCK기구 부착 사용예 |
|
|
 |
|
|
|
|
|
본체취부방법 (그림의 볼트는 첨부되지 않습니다.) |
|
|
 |
|
|
|
|
|
 적재물취부방법 (그림의 볼트는 첨부되지 않습니다.) |
|
|
 |
|
|
|
|
|
|
>
