 IN LINE FEEDER
|
 |
>>개요>>
IN-LINE Feeder는 총 중량0.25kg의 소형부터 Feeder총중량 18kg, 허용최대 슈트중량 5kg, 슈트 최대길이 700mm의 대형 Feeder까지 다양하게 준비되어 있습니다.
>> 특징 >>
| _직접 취부 방식 |
| _연결 스프링 방식 |
| _고무다리 방식 |
|
| |
직접취부방식 |
판스프링 이음방식 |
고무다리방식 |
| L5A |
L15A |
L25A |
L60A |
L125A |
L30AG |
L75AG |
L150AG |
L200AG |
L250AG |
| 구동원 |
압전소자 |
| 입력전압 (V) |
0 ~ 25V |
| 입력주파수(Hz) |
60 ~ 300Hz |
| 입력전류(mA) |
5 |
8 |
8 |
17 |
24 |
7 |
13 |
20 |
30 |
41 |
| 공진주파수(Hz) ±10Hz |
160 |
135 |
110 |
130 |
86 |
182 |
158 |
110 |
105 |
75 |
슈트
사양 |
최대전장(mm) |
200 |
250 |
300 |
350 |
500 |
300 |
400 |
500 |
600 |
700 |
| 최대폭(mm) |
15 |
20 |
22 |
23 |
45 |
20 |
34 |
45 |
48 |
50 |
| 최대중량(kg) |
0.2 |
0.3 |
0.5 |
1.2 |
2.5 |
0.6 |
1.5 |
3.0 |
4.0 |
5.0 |
| 본체중량(kg) |
0.5 |
0.8 |
1.4 |
3.8 |
9 |
2 |
3.5 |
7 |
13 |
18 |
| 사용온도(℃) |
0 ~ 40℃ |
| 사용습도(%RH) |
10 ~ 90 |
| 적용콘트롤러 |
PFC-025A |
PFC-110A |
PFC-025A |
PFC-110A |
| 적용콘트롤러 |
PFC-600A |
 |
|
|
|
|
|
|
|
|
|
| 취급 설명서 |
취급설명서 PDF → |
|
|
|

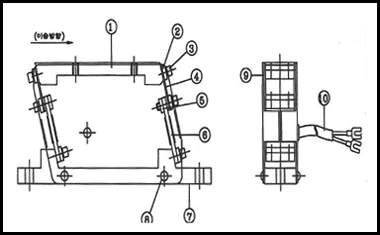

직접 취부 방식 |
|
|
| 품번 |
품명 |
| 1 |
톱 플레이트 |
| 2 |
누름 금구 |
| 3 |
판스프링 취부 볼트 |
| 4 |
판스프링 |
| 5 |
나사부 누름 금구 |
| 6 |
압전소자 |
| 7 |
베이스 플레이트 |
| 8 |
커버 취부 볼트 |
| 9 |
카바 |
| 10 |
리드선 |
|

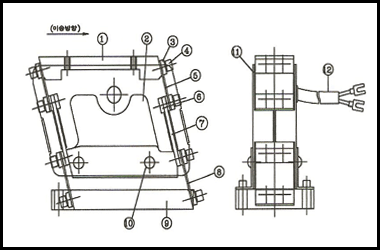

연결 스프링 방식 |
| 품번 |
품명 |
| 1 |
톱 플레이트 |
| 2 |
드라이브 블럭 |
| 3 |
누름 금구 |
| 4 |
판스프링 취부 볼트 |
| 5 |
판스프링 |
| 6 |
나사부 누름 금구 |
| 7 |
압전소자 |
| 8 |
판스프링 |
| 9 |
베이스 플레이트 |
| 10 |
커버 취부 볼트 |
| 11 |
커버 |
| 12 |
리드선 |
|
|

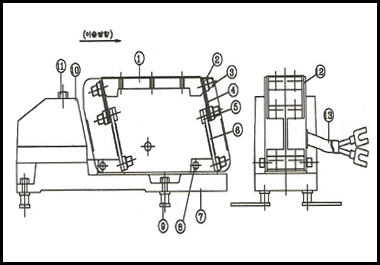

고무다리 방식 |
| 품번 |
품명 |
| 1 |
톱 플레이트 |
| 2 |
누름 금구 |
| 3 |
판스프링 취부 볼트 |
| 4 |
판 스프링 |
| 5 |
나사부 누름 금구 |
| 6 |
압전소자 |
| 7 |
베이스 플레이트 |
| 8 |
카바 취부 볼트 |
| 9 |
고무다리 |
| 10 |
발란스 웨이트 |
| 11 |
발란스 스웨이트 취부 볼트 |
| 12 |
커버 |
| 13 |
리드선 |
|
 |
>
